Довольно долгое время в ассортименте материнских плат для платформы AMD компании ASUS преобладали платы на чипсетах NVIDIA. Однако за считанные месяцы список продукции пополнился целым рядом весьма интересных моделей на чипсетах ATI/AMD. С чем связан такой поворот? Ответ достаточно прост: компания AMD перешла таки на 45-нм техпроцесс и представила новое поколение настольных процессоров Phemon II. Соответственно, актуальность платформы AMD возросла, и ее продукция стала востребованной не только в бюджетном, но и в middle-end-секторе. Этим и объясняется расширение ассортимента ASUS: компания стремится предложить покупателям наибольший выбор. Одним из вариантов является плата ASUS M4A79 Deluxe на чипсете AMD 790FX, которая поддерживает процессоры AM2+ и оперативную память стандарта DDR2. Спецификация ASUS M4A79 Deluxe
ASUS M4A79 Deluxe
Процессор - AMD Phenom II/Phenom FX/Phenom X4/Phenom X3/Athlon X2/Sempron
- Поддержка 45нм процессоров
Чипсет - Северный мост AMD 790FX
- Южный мост AMD SB750
- Связь между мостами: A-Link 2
Системная память - Четыре 2409-контактных слота для DDR-II SDRAM DIMM
- Максимальный объем памяти 16 Гб
- Возможен двухканальный доступ к памяти
- Поддерживается память типа DDR2 533/667/800/1066
- Индикатор питания на плате
Графика - Четыре слота PCI Express x16
Возможности расширения - Два 32-битных PCI Bus Master-слота
- Двенадцать портов USB 2.0 (6 встроенных + 6 дополнительных)
- Два порта IEEE1394 (Firewire; 1 встроенный + 1 дополнительный)
- Встроенный звук High Definition Audio
- Сетевой контроллер Gigabit Ethernet
Возможности для разгона - Изменение частоты HTT от 200 до 600 МГц; изменение множителей CPU, CPU-NB и HT
- Изменение напряжения на процессоре, памяти, контроллере памяти, HT и чипсете (nb+sb)
- Технология ASUS AI Overclocking
- Утилита ASUS Turbo-V
Дисковая подсистема - Один канал UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до 2 ATAPI-устройств & RAID 0, 1)
- Поддержка протокола SerialATA II (6 каналов - SB750, c поддержкой RAID 0,1,5, 0+1 и JBOD)
- Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS - 8 MBit Flash ROM
- AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
- Технология ASUS EZ Flash 2
- Технология ASUS CrashFree BIOS 2
- Технология ASUS MyLogo 2
- Технология ASUS OC Profile
- Multi-languages BIOS
Разное - Один порт для FDD, один последовательный порт, порты для PS/2 мыши и клавиатуры
- Кнопки включения, перезагрузки
- IrDA
- STR (Suspend to RAM)
- SPDIF Out
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- 24-контактный разъем питания ATX (ATX-PW)
- Дополнительный 8-контактный разъем питания
Мониторинг - Отслеживание температуры процессора, системы, мониторинг напряжений, определение скорости вращения 3 вентиляторов
- Технология Q-Fan 2
- Технология ASUS AI Nap

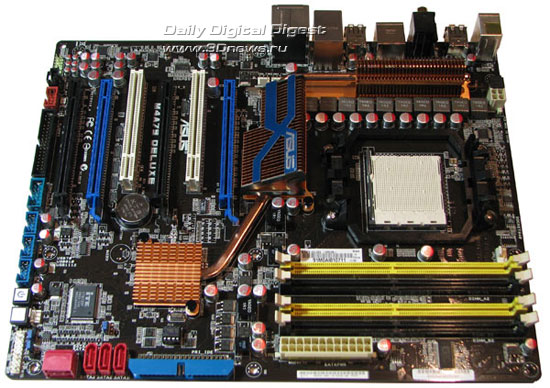

Размер - ATX форм-фактор, 244x305 мм (9,63" x 12") Плата ASUS M4A79 Deluxe Дизайн PCB оказался довольно удачным и не содержит наиболее распространенных проблем, связанных с блокировкой слотов DIMM или неудобным расположением разъемов питания.

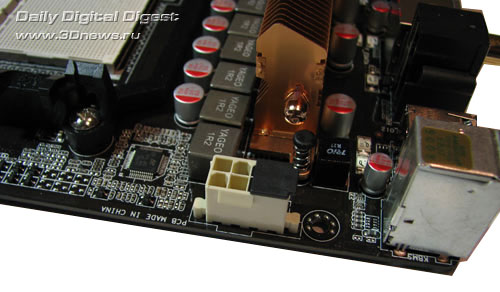

Кстати, инженеры ASUS ограничились только двумя разъемами: основным (24-контактный) на нижнем краю платы, и дополнительным (8-контактный; сохранена обратная совместимость с БП с 4-контактным кабелем) - на правом краю платы.
Мы обращаем на это внимание, потому что плата предназначена для установки четырех довольно мощных видеокарт, что требует значительного усиления силовой части. В этом случае некоторые производители устанавливают дополнительный 4-контактный разъем питания типа Molex, но в ASUS от него отказались. Впрочем, профессионалам виднее, и плата наверняка успешно прошла все необходимые тесты на стабильность в заводских условиях.

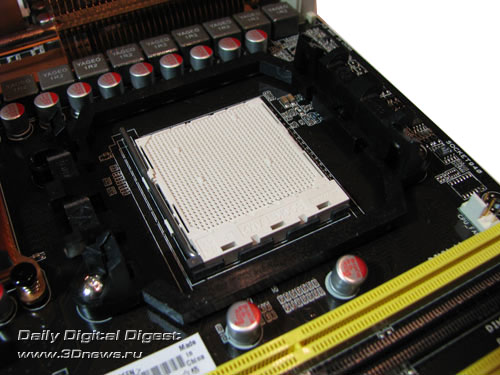

Рядом с процессорным разъемом установлен 4-контактный разъем CPU_FAN для подключения процессорного кулера.

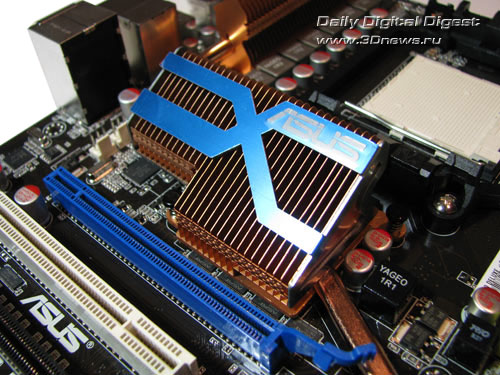

Кроме него, на плате установлено еще три 3-контактных разъема: CHA_FAN1 - в левом нижнем углу, CHA_FAN2 и PWR_FAN - около "северного моста". Впрочем, ни один из этих разъемов не используется, поскольку на плате установлена полностью пассивная система охлаждения, которая включает радиаторы на "северном" и "южном мостах", а также радиатор на преобразователе питания.
Все радиаторы соединены между собой при помощи тепловой трубки. Далее - на плате установлено четыре слота DIMM, а максимальный поддерживаемый объем памяти равен 16 Гб. Тут же отметим, что частота DDR2-1066 поддерживается только процессорами AM2+, причем количество модулей должно быть не больше двух.
Что касается возможностей расширения, то на плате установлено четыре слота PCI Express х16, а также два слота PCI.
Отметим, что распределение линий PCI Express между слотами возможно по следующим схемам: 16+1+16+1, 16+8+8+1, 8+8+8+8. Также нужно иметь в виду, что по 16 линий шины PCI Express могут выделяться только на слоты синего цвета, поэтому для корректной установки видеокарт необходимо просмотреть руководство пользователя.
Возможности расширения
Плата ASUS M4A79 Deluxe, благодаря "южному мосту" SB750, поддерживает шесть каналов SerialATA-II. Пять соответствующих разъемов расположены около "южного моста", а шестой выведен на заднюю панель платы.
|
